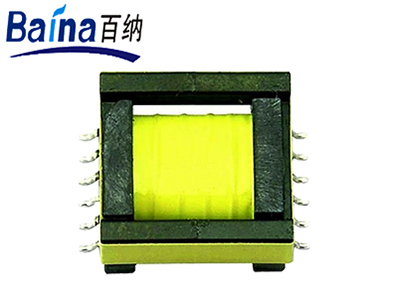

产品名称:EFD20-2

产品简介:

咨询热线: 13928159753
详细介绍

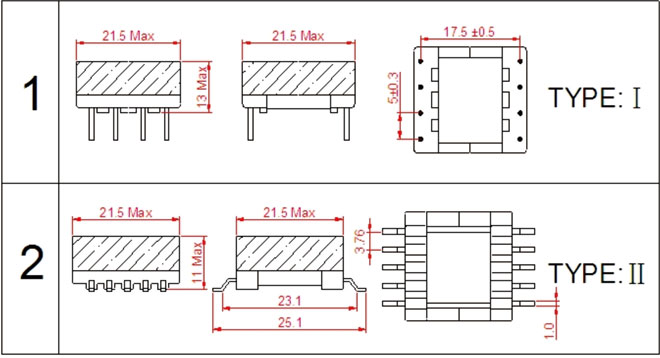

一.EFD20高频变压器尺寸外观图(单位:mm)


品名

式别

骨架样式

1边PIN(PIN距)

2边PIN(PIN距)

排距

PIN径

EFD20-01

卧式

21.5

21.5

13.0

4

5.0

4

5.0

17.5

Φ0.6

EFD20-02

卧式

21.5

21.5

13.0

5

3.75

5

3.75

17.0

Φ0.6

EFD20-03

卧式

21.5

21.5

13.0

4

5.0

6

3.5

17.5

Φ0.6

EFD20-04

卧式

21.5

21.5

11.0

5

3.76

5

3.76

25.1

Φ1.0

EFD20-05

卧式

21.5

21.5

11.0

4

5.08

4

5.08

29.2

Φ1.0

EFD20-06

卧式

21.5

21.5

11.0

6

3.0

6

3.0

28.6

Φ1.06


以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。本公司可按客户要求定制各种规格EFD20高频变压器。

二.EFD20高频变压器性能
  1.工作频率:20kHz-500KHz
  2.输出功率:8.0 to 30 W
  3.工作温度:-40℃ to +125℃
  4.储存温度:-25℃ to +85℃
  5.储存湿度:30 to 95%





三.EFD20高频变压器的特点
  EFD20高频变压器具有尺寸小,高度低,价格便宜,可靠性高的特点。EFD型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯,它的形状能同时满足电源变压器高功率的要求和超薄体积的要求,同样也能适应开关电源在温升方面的要求,但对PCB板的要求会提高;其它性能接近于EE型和EC型变压器。



四.EFD20高频变压器的应用
  EFD20高频变压器常应用于DC-DC转换器、驱动变压器、数码相机、升压变压器、手持式开关电源充电器等。



五.EFD20高频变压器价格
  EFD20高频变压器的价格区间一般在2.0-3.5元之间,价格主要取决于产品的工艺复杂程度、客户对原材料的要求,以及是否要求过安规认证等。
